Подробная инструкция по самостоятельной установке септика Клён

Мы подготовили для Вас инструкцию по монтажу септика своими руками всего за 7 простых шагов.

Выбор места

При выборе места на даче под септик учитываем следующее:

Возможность подъезда к септику на даче цистерны-насоса для откачки ила. И хотя современные ассенизаторские машины могут откачивать содержимое с расстояния в 50 метров, для надёжности расстояние не должно превышать 6-10 метров.
Поскольку у септиков КЛЁН-5 и КЛЁН-5Н предусмотрена возможность откачки содержимого в компостную яму (с помощью фекального насоса), в соответствии с санитарно-гигиеническими нормами септик должен находиться на расстоянии 5 и более метров от любой скважины, колодца или водоема (лучше 10 метров).
Расстояние от загородного дома до септика должно составлять от двух до двадцати метров. Оптимальное расстояние составляет 3-6 метров.
В норме трубопровод от загородного дома до септика должен быть проложен по прямой линии. Если это невозможно, при его монтаже перед местом изгиба необходимо установить ревизионную трубу.
Рекомендуем установить септик немного ниже уровня загородного дома, причем по естественному уклону местности – это важно для хорошего оттока сточных вод.

Подготовка котлована

Перед тем, как начать копать котлован на даче, приобретите саму систему очистки, трубы и песок (3-4 куб.м.). В противном случае вырытый котлован за сутки или двое может быть затоплен водой или произойдет осыпание его стен.

Ниже представлена сводная таблица габаритов котлована для септиков КЛЁН с учетом заглубления на 0.5 метра и 1 метр.

Модель септика	Заглубление 0.5 метра	Заглубление 1 метр
Клён 3Н
Клён 5	1.6 х 2.0 х 1.5	2.1 х 2.0 х 1.5
Клён 5Н	1.6 х 2.3 х 1.5	2.1 х 2.3 х 1.5
Клён 6Н	1.6 х 2.8 х 1.5	2.1 х 2.8 х 1.5
Клён 7	2.0 х 2.0 х 1.7	2.5 х 2.0 х 1.7
Клён 7Н	2.0 х 2.3 х 1.7	2.5 х 2.3 х 1.7
Размеры котлована	Глубина х Длина х Ширина	Глубина х Длина х Ширина

Засыпаем дно готового котлована слоем песка – подушкой в 5-10 см и выравниваем уровнем.

Монтаж септика

Учтите, что для установки септиков понадобятся веревки, пенопласт и песок.

Привязываем веревки к технологическим выступам по бокам септика и опускаем его в котлован. Для этого понадобятся 4 человека.

Выравниваем септик по уровню – для этого встаем на его верхнюю часть и раскачиваем его, либо можно подсыпать песок под сам септик. Разрешен небольшой уклон в сторону накопителя – 1 см на 1 м.

Видео

После установки и выравнивания септика вставляем удлинители горловин и полностью заполняем все секции водой.

Внимание! По инструкции не обязательно прикреплять септик к бетонной плите во избежание выдавливания на поверхность земли, т.к. это в любом случае не произойдет – септик постоянно заполнен водой и имеет специальную форму.

Теперь по краям септика и сверху укладываем пенопласт – для этого понадобится лист 1х2 метра толщиной 5 см.
Со всех сторон засыпаем септик до половины песком, который затем проливаем водой для уплотнения засыпки.

Монтаж трубопровода

Для прокладки трубопровода в грунте нам понадобятся пластиковые трубы Ø110 мм – они красно-оранжевого цвета и трубы серого цвета для разводки внутри дома.

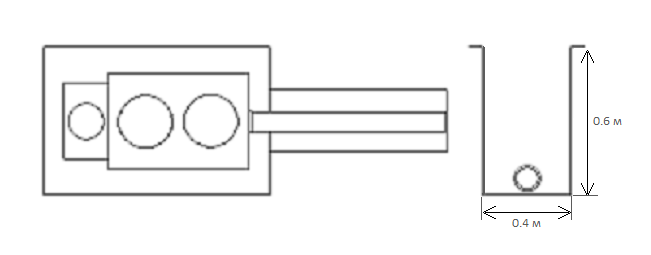

Роем траншею между септиком и домом — её глубина 0,6 м (согласно СНиП норма залегания канализационной трубы – 0,3-0,7 м), а ширина – 0,4 м. Схема отражает вид и размеры траншеи.

(Только для КЛЁН 5Н и КЛЁН 7Н) Вместе с трубой укладываем электрический провод в гофре (его сечение 1,5х3), который тянем от накопителя, где будет располагаться насос, к электрической розетке внутри дома, и ставим на него вилку.

Внимание! Укладывать трубу нужно под уклоном к септику – его величина составляет 1,5-3 см на каждый метр. Если уклон меньше – будут образовываться засоры из-за плохого оттока воды, если больше – вода будет уходить быстрее фекалий, что также приводит к засорам.

Утеплять трубу не нужно – вода в ней не застаивается и не замерзает, т.к. из дома вытекает достаточно теплая жидкость, которая тут же попадает в септик, не успев промерзнуть. Все остальное время труба пустая, поэтому замерзать попросту нечему.

Внимание! При необходимости проведения трубопровода с изгибами, старайтесь, чтобы их было как можно меньше, но при этом один отвод в 90° лучше заменить на 2 по 45°. Если угол поворота составляет 45° и больше, необходимо установить ревизионную трубу (перед изгибом).

Устройсво вентиляции

Вентиляция септика очень важна для максимального использования потенциала септика и избавления от застойных процессов и неприятных запахов.

Для установки вентиляции понадобится канализационная труба серого цвета Ø 110 мм и длиной от 2х метров.

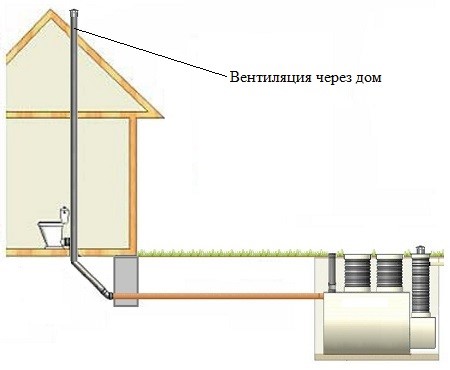

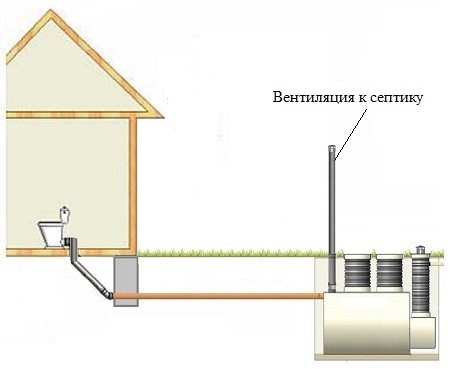

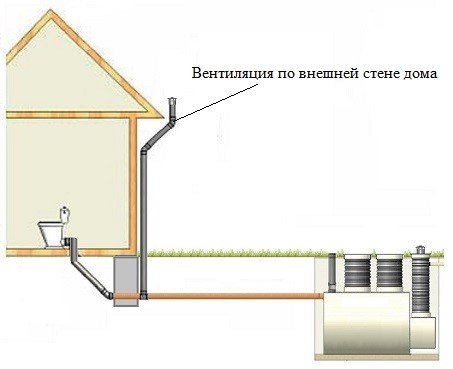

На фото показаны примеры монтажа вентиляции. (нажмите на интересное Вам фото)

Обустройство дренажа

Существует несколько вариантов для отвода очищенной воды из септика например дренажный колодец или поверхностный дренаж, причем последний имеет огромное преимущество и в финансовом, и в техническом плане.

Поскольку наиболее часто используемой моделью септиков КЛЁН является КЛЁН 5Н, мы с Вами рассмотрим устройство дренажа именно для этого септика. Самая практичная и удобная в монтаже и ревизии схема это поверхностный дренаж, его и рассмотрим.

Поверхностный дренаж

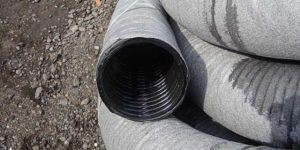

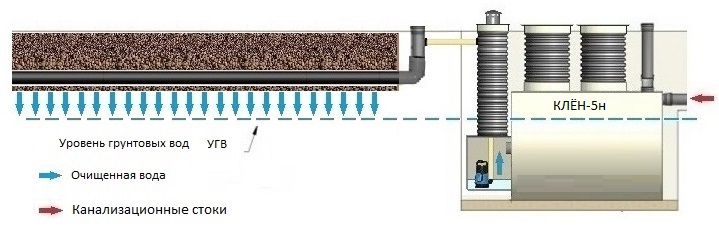

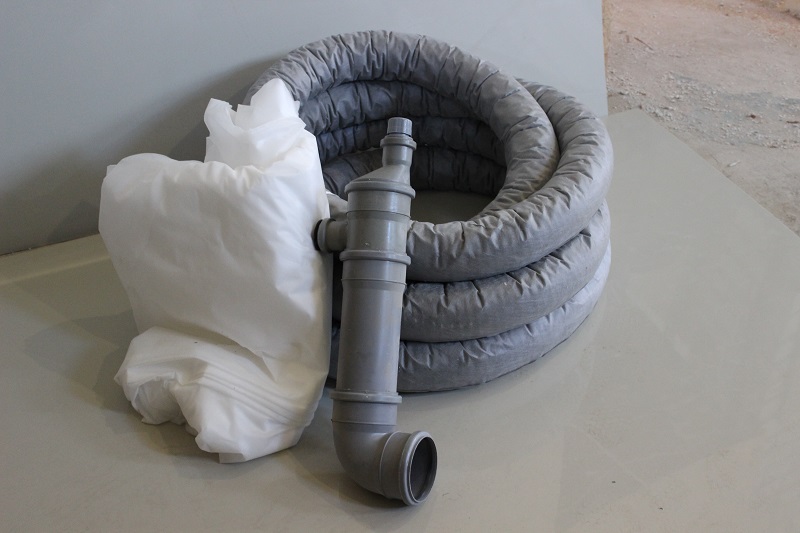

Поскольку площадь рассасывания выводимой воды при поверхностном дренаже в 5 раз превышает площадь дренажного колодца (5 кв/м против 1 кв/м), поверхностный дренаж длиной 10 метров можно расположить выше уровня грунтовых вод. Для этого будем использовать гибкую гофрированную трубу с отверстиями. Также вы можете приобрести уже готовый комплект (набор) для поверхностного дренажа. (нажмите на интересное Вам фото)

Копаем траншею глубиной 0,5-0,6 м и шириной 0,4 м, длина равна 10 метрам – она будет пролегать по направлению от септика вдоль канавы или параллельно забору. При наличии естественного уклона нужно использовать его, в противном случае укладываем трубу с небольшим уклоном – 1 см на каждый метр траншеи.

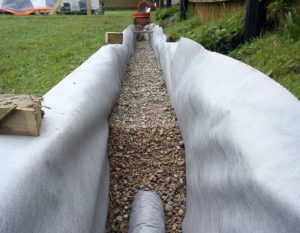

В выкопанную траншею сначала уложим специальную не гниющую ткань из полипропилена (гео-текстиль), края которой закрепляем колышками к грунту.

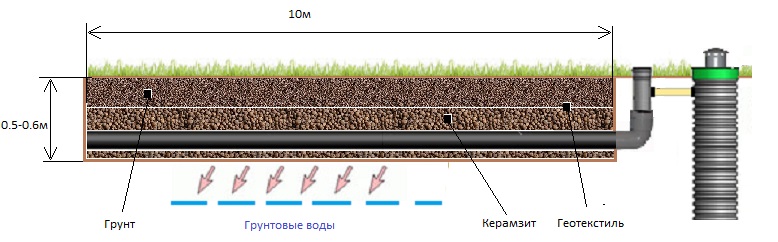

Схема показывает прокладку трубы. (нажмите на интересное Вам фото)

Другие способы водоотведения

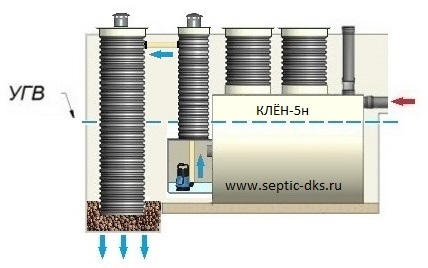

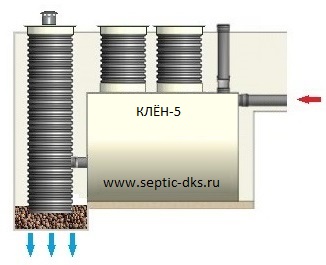

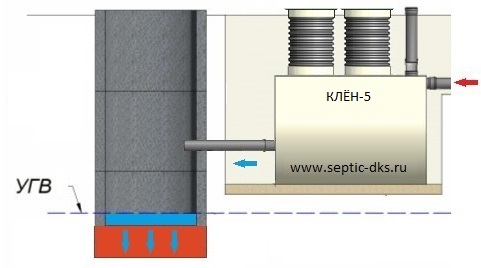

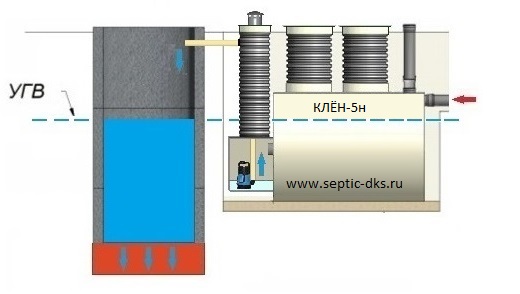

Для того чтобы Вы видели полную картину мы также подготовили для вас схемы других вариантов водоотведения. (нажмите на интересное Вам фото)

Монтаж дренажного насоса (для КЛЁН 5Н и КЛЁН 7Н)

Вернувшись к септику, досыпаем песок поверх пенопласта и начинаем установку насоса.

К насосу прикручиваем трубу из полипропилена Ø 32 мм – за неё мы будем опускать насос в септик.

Провод поплавка вставляем в фиксатор так, чтобы расстояние между насосом и поплавком составляло 3 см.

Пластиковыми хомутами закрепляем место фиксации и место прикрепления провода к трубе Ø 32 мм.

Теперь просверлим в 2 отверстия в трубе накопителя (Схема трубы накопителя):

Отверстие под трубу Ø 32 мм сверлим коронкой по дереву Ø 51 мм. Высота отверстия – 15-20 см ниже уровня земли. Затем вставляем уплотнительную резину — наружный Ø 54 мм, внутренний Ø 30 мм.

Отверстие под провод Ø 16 мм просверлим на противоположной стороне чуть выше предыдущего – на высоте примерно 10 см ниже уровня земли. Вставляем в него идущий от дома провод в гофре и, оставив полметра запаса, устанавливаем розетку – обязательно влагостойкую и прорезиненную.

Опускаем насос в накопитель через трубу 315 мм, под отверстие шахты обрезаем трубу и надеваем на неё отвод 90 гр. ПДН.

Завершаем монтирование трубы Ø 32 мм до дренажа.

После завершения работ засыпаем наш септик грунтом.

Проверяем работу насоса: после подключения к питанию он начнет откачивать воду из накопителя. Как только уровень воды упадет – насос отключится. Если поплавок насоса за что-либо цепляется, нужно повернуть весь насос на трубу Ø 32 мм в ту сторону, где имеется свободное пространство для поплавка. Выполняем проверку ещё раз.

Внимание! Следите, чтобы удлинители горловин не отклонялись при засыпке песком и поправляйте их по уровню.

Поздравляем! Вы ознакомились с самой понятной и подробной инструкцией по монтажу септика в интернете. Если у вас остались вопросы Вы можете задать их позвонив по телефону указанному на нашем сайте. Надеемся мы смогли Вам помочь.
